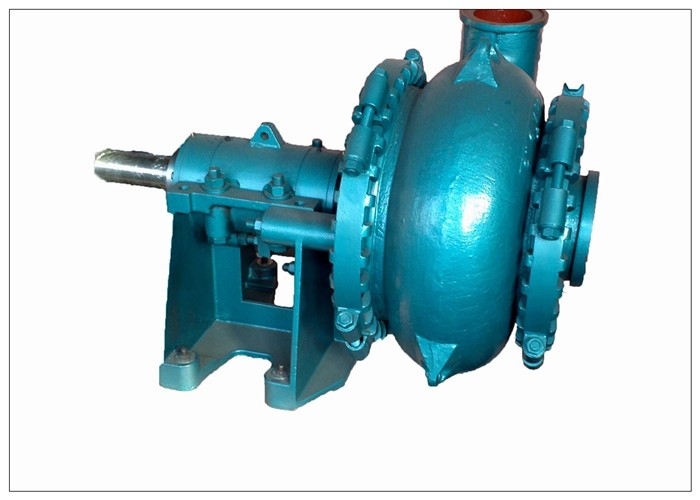

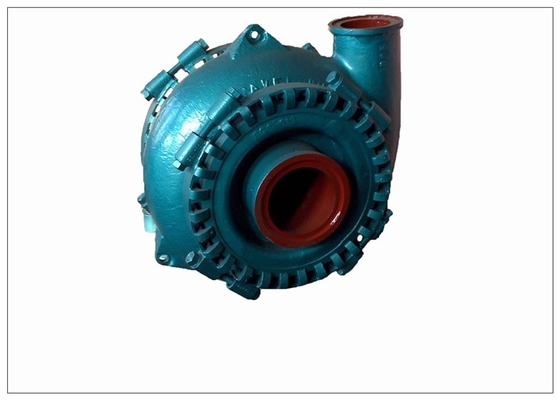

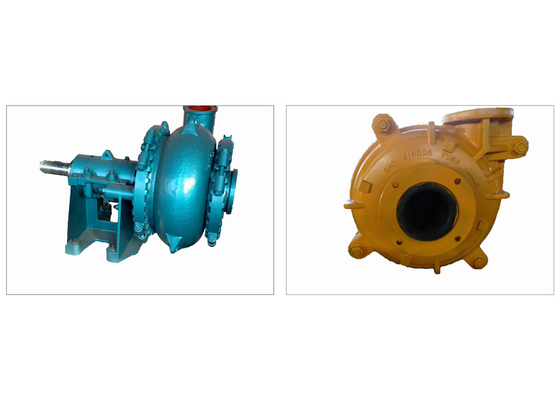

Alta presión horizontal de la barra de la máquina 1 - 15 de la bomba de succión de la arena 8/6E

bomba dura Anti-abrasiva horizontal centrífuga del arena y grava de la aleación del arrabio del metal de la succión de 8/6 E.G. Type Sand

Tipo introducción horizontal de G de la bomba del arena y grava:

1. La bomba de arena (bomba de la rastra) se diseña como sola cubierta conectada mediante bandas de la abrazadera y mojado-paso ancho.

2. Las piezas que llevan se hacen ultra de las aleaciones de la abrasión-resistencia del cromo, de la vida de servicio larga y del porcentaje de averías muy bajo.

las bombas 3.The se diseñan para continuamente transferir grande-sólido corrosivo fuerte - la mezcla contenida que
la bomba común de la mezcla no puede transferir. Son ampliamente utilizados en el dragado, excavación de la arena; mina,
explosivo-barro en fusión del metal, el etc.

4. La bomba del arena y grava de la serie de G está instalada a menudo en la draga o la gabarra de la succión del cortador.

5. La dirección del mercado de la bomba de la grava puede estar en cualquier posición de 360· Este tipo de bomba posee las ventajas
de la instalación y de la operación fáciles, buen funcionamiento de NPSH y de la resistencia de abrasión.

6. La bomba tiene el canal de flujo ancho de no-obstrucción e impeledor cerrado grueso del volute y alta de la eficacia.

Características principales

El anillo dividido en segmentos único de la abrazadera en unidades más de gran tamaño y el sólido en bombas más pequeñas, facilita el encajonar de la rotación a cualquier ángulo, reduciendo la necesidad de altas curvas que llevan costosas. Se requiere el mantenimiento mínimo.
1. las paletas delanteras y traseras del impeledor – de la cubierta de la expulsión reducen la presión de la glándula y la intrusión de altas concentraciones de sólidos en el área de la glándula. La eficacia es mantenida minimizando la recirculación lateral de la succión. Las paletas especialmente diseñadas y formadas del impeledor permiten la dirección de partículas extraordinario grandes. El diseño que encajona único y las paletas de aislamiento prevenir la intrusión abrasiva de los sólidos en las caras de aislamiento.
2. cubierta – la cubierta grande, robusta se ha diseñado para reducir velocidades internas dando por resultado pérdida mínima de la eficacia y vida mejorada del desgaste que encajonaba. La cubierta se compone de tres componentes para reducir el tiempo y los costes de mantenimiento asociados a un diseño de una pieza.

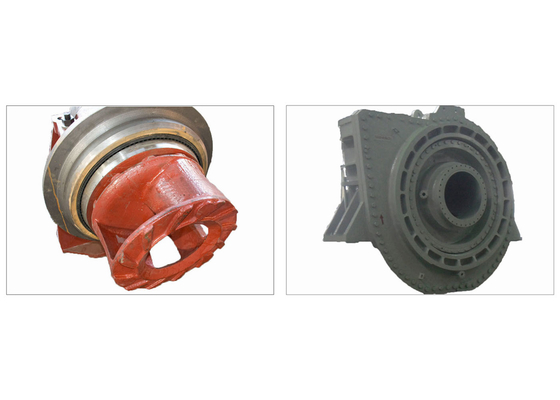

Impeledor

El impeledor tiene generalmente tres paletas o cinco gamas del paleta y anchas del uso. Se hace del alto arrabio desgaste-resistente de aleación del cromo (hardness≥58HRC, impacto toughness≥9J/cm2). El impeledor se fija en el eje de la bomba con el hilo doble, y las tolerancias del hilo se examinan según el diámetro de echada del hilo. Los anillos del desmontaje están instalados en la parte posterior de la manga del eje para hacer eas del mantenimiento

Cubierta Volute

La cubierta volute se hace de la aleación desgaste-resistente y compresión-resistente (hardness≥56HRC, impacto toughness≥8J/cm2). La tecnología de fundición avanzada combinada con proceso del bastidor y proceso del tratamiento térmico garantiza superficies de lanzamiento lisas y el qualiyt interno confiable.

La prueba del bombeo será realizada después de moldear, y la presión de prueba es 2 veces de la presión de la descarga de la bomba. Si allí ninguna salida después de 20 minutos, de la fuerza y de informes de la prueba de presión de la tirantez, de la fuerza y de la tirantez puede ser publicada.

Placa del trazador de líneas

Las placas del trazador de líneas se hacen del alto arrabio desgaste-resistente de aleación del cromo (hardness≥56HRC, impacto toughness≥8J/cm2).
