| Estructura: | Bomba de una sola sección | Voltaje: | 440V 380V 220V, |
|---|---|---|---|
| Uso: | bomba de dragado del barro químico de la bomba de la capacidad grande | Uso: | bomba de la transferencia del arena de mar del océano de la grava |
| Material de piezas: | alta aleación del cromo, caucho natural | Ayuda modificada para requisitos particulares: | OEM, ODM |
| Alta luz: | Bomba dura del arena y grava del metal del ODM,ODM de dragado del OEM de la bomba de la arena,Bomba de dragado del arena y grava del metal duro |
||

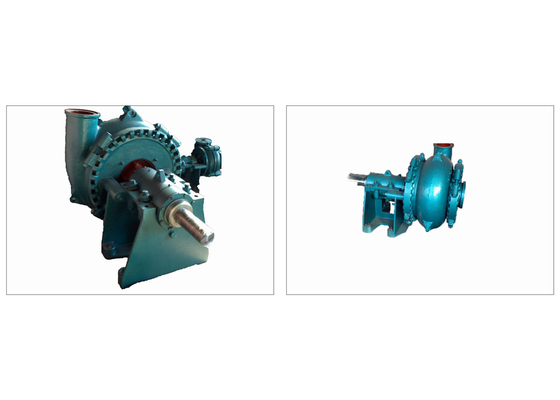

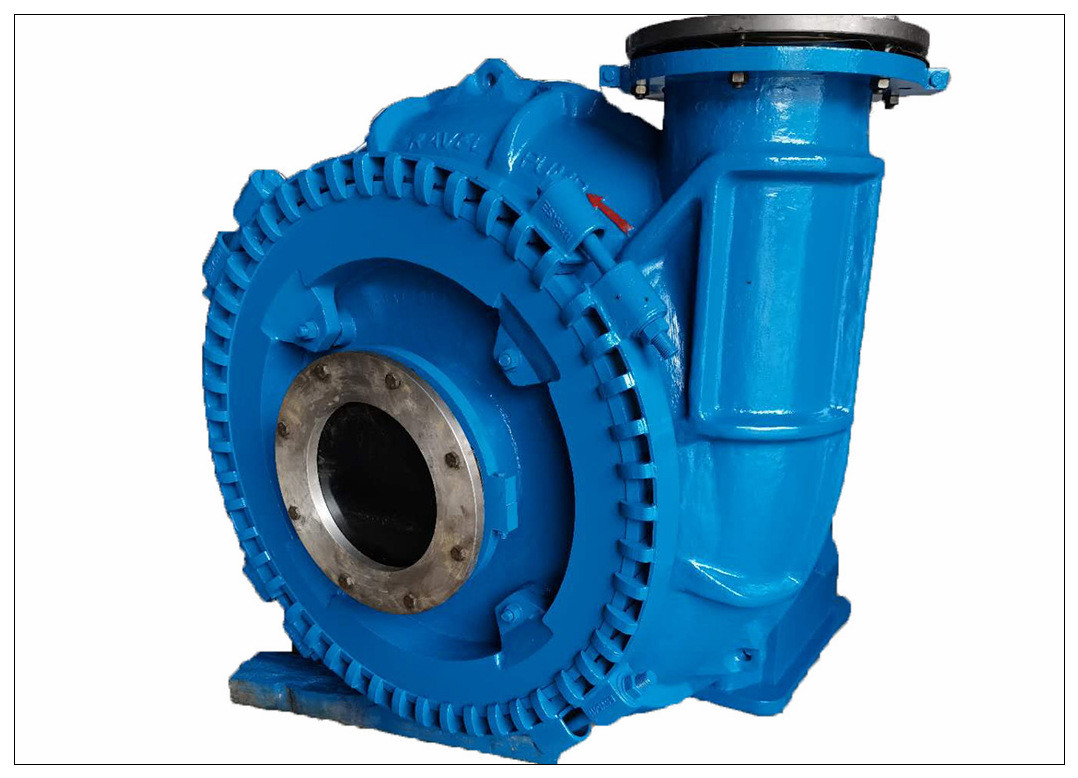

El barco del dragado por succión de la arena utiliza la bomba disponible del arena y grava del OEM del metal duro Anti-abrasivo de la capacidad grande
Introducción
1. La bomba de arena de la grava (bomba de la rastra) se diseña como sola cubierta conectada mediante la abrazadera
bandas y mojado-paso ancho.
2. Las piezas que llevan se hacen ultra de las aleaciones de la abrasión-resistencia del cromo, vida de servicio larga
y porcentaje de averías muy bajo.
las bombas 3.The se diseñan para continuamente transferir grande-sólido corrosivo fuerte - contenido
mezcla que la bomba común de la mezcla no puede transferir. Son ampliamente utilizados en el dragado,
excavación de la arena; explotación minera, explosivo-barro en fusión del metal, etc….
4. La bomba de la grava de la serie de G está instalada a menudo en la draga o la gabarra de la succión del cortador.
5. La dirección del mercado de la bomba de la grava puede estar en cualquier posición de 360· Este tipo de bomba posee
las ventajas de la instalación y de la operación fáciles, buen funcionamiento de NPSH y resistencia de abrasión.
6. La dirección de la descarga de la bomba se puede orientar en cualquier dirección de 360°
El tipo GH es altas bombas principales.
| Carta de funcionamiento clara del agua | ||||||
| Modelo |
Permisible Max. Power (kilovatio) |
Capacidad Q m3/h |
Cabeza H (m) |
Velocidad n (r/min) |
Max.Eff. (%) |
Impeledor. Diámetro. (milímetro) |
| 6/4D-G | 60 | 36-250 | 5-52 | 600-1400 | 58 | 378 |
| E. 8/6 G. | 120 | 126-576 | 6-45 | 800-1400 | 60 | 378 |
| 10/8S-G | 560 | 216-936 | 8-52 | 500-1000 | 65 | 533 |
| 10/8F-G | 260 | 216-936 | 8-52 | 500-1000 | 65 | 533 |
| 10/8S-GH | 560 | 180-1440 | 24-80 | 500-950 | 72 | 711 |
| 12/10F-G | 260 | 360-1440 | 10-60 | 400-850 | 65 | 667 |
| 12/10G-G | 600 | 360-1440 | 10-60 | 400-850 | 65 | 667 |
| 12/10G-GH | 600 | 288-2808 | 16-80 | 350-700 | 73 | 950 |
| 14/12G-G | 600 | 576-3024 | 8-70 | 300-700 | 68 | 864 |
| 16/14G-G | 600 | 720-3600 | 18-44 | 300-500 | 70 | 1016 |
| 16/14TU-G | 1200 | 324-3600 | 26-70 | 300-500 | 72 | 1270 |
| 18/16G-G | 600 | 720-4320 | 12-48 | 250-500 | 72 | 1067 |
| 18/16TU-G | 1200 | 720-4320 | 12-48 | 250-500 | 72 | 1067 |
| El metal bombea material | |||||
| No | Parte | Material | No | Parte | Material |
| 1 | Base | Arrabio | 1 | Base | Arrabio |
| 2 | Eje | 4140 Steel* de alta resistencia | 2 | Eje | 4140 Steel* de alta resistencia |
| 3 | Conjunto de cojinetes | Timken (cuerpo del arrabio) | 3 | Conjunto de cojinetes | Timken (cuerpo del arrabio) |
| 4 | Manga del eje | Acero inoxidable 420 | 4 | Manga del eje | Acero inoxidable 420 |
| 5 | Cubierta de la bomba | Arrabio | 5 | Cubierta de la bomba | Arrabio |
| 6 | Parte movible del trazador de líneas de la placa del marco | De goma | 6 | Trazador de líneas de la placa del marco | Hierro blanco del 27% Chrome |
| 7 | Trazador de líneas de la tapadera | De goma | 7 | Trazador de líneas Volute | Hierro blanco del 27% Chrome |
| 8 | Impeledor | El caucho cubrió el acero de alta resistencia a la tracción | 8 | Impeledor | Hierro blanco del 27% Chrome |
| 9 | Garganta Bush | De goma | 9 | Garganta Bush | Hierro blanco del 27% Chrome |
| 10 | Tapadera | Arrabio | 10 | Anillos comunes | De goma |
| 11 | Caja de relleno | Arrabio | 11 | Tapadera | Arrabio |
| 12 | Expulsor | Hierro blanco del 27% Chrome | 12 | Caja de relleno | Arrabio |
| 13 | Anillo del expulsor | Caucho natural | 13 | Expulsor | Hierro blanco del 27% Chrome |
| 14 | Pernos | Cubra con cinc el acero plateado | 14 | Anillo del expulsor | Caucho natural |
| 15 | Anillos o | Caucho de nitrilo | 15 | Pernos | Cubra con cinc el acero plateado |
| 16 | Sellos | De goma | 16 | Anillos o | Caucho de nitrilo |
| 17 | Sellos | De goma | 17 | Sellos | De goma |
