Datos del producto:
Pago y Envío Términos:
|
| Uso: | Dragado de ríos, dragado de arena marina | Presión: | Alta presión |
|---|---|---|---|
| Uso: | Dragado de ríos, bombeo de arena, centrales eléctricas, minería, tratamiento de aguas residuales | Tipo de impulsión: | V-correa, acoplamiento elástico, reductor del engranaje, acoplamiento flúido |
| Material de piezas: | aleación de cromo alto, A05 A07 | Material de transferencia: | Mineral, arena, carbón, escoria, mezcla de la ceniza |
| Alta luz: | Arena A07 y cubrir con grava las bombas de la rastra,La rastra de la grava bombea resistente a la corrosión,Bombas de la rastra de la grava de A05 A07 |
||

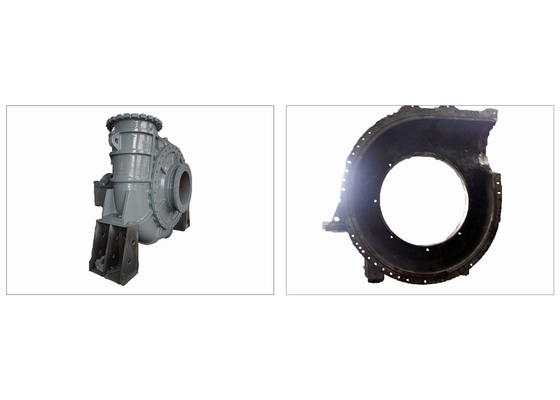

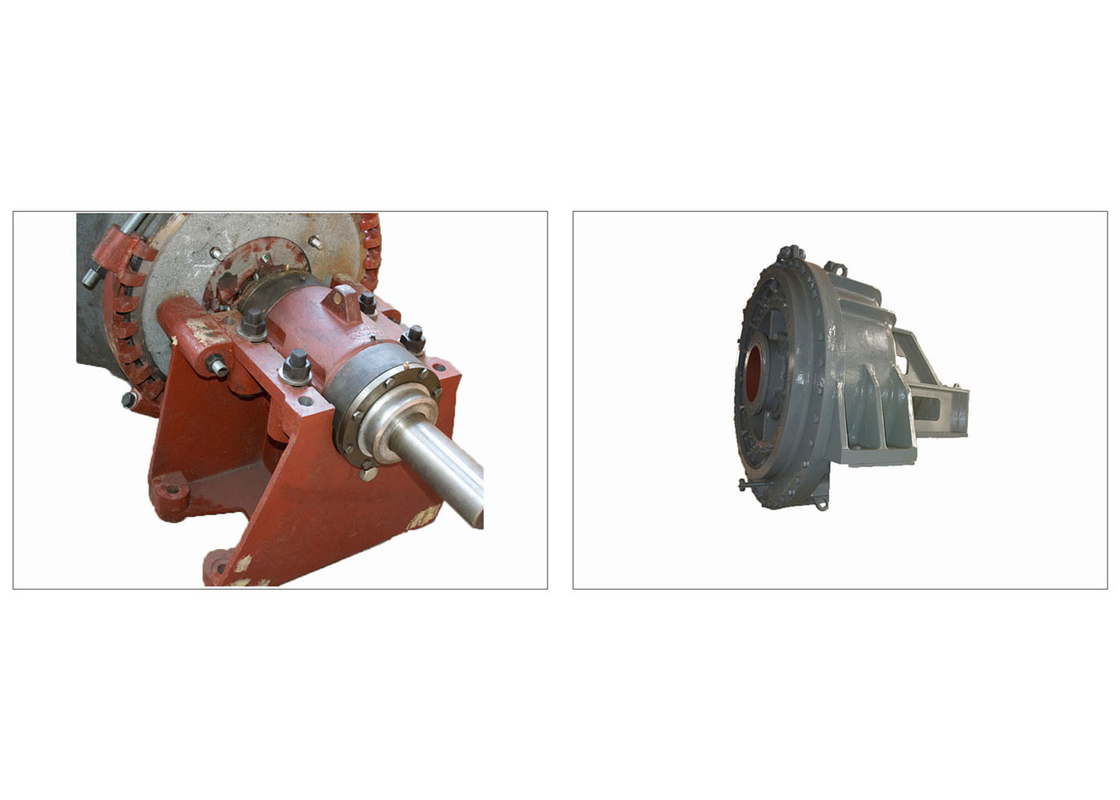

Arena de mar que draga la bomba de dragado de la arena centrífuga antiusura y resistente a la corrosión
Características principales
Diseño del Mojado-fin
El anillo dividido en segmentos único de la abrazadera en unidades más de gran tamaño y el sólido en bombas más pequeñas, facilita el encajonar de la rotación a cualquier ángulo, reduciendo la necesidad de altas curvas que llevan costosas. Se requiere el mantenimiento mínimo.
1. las paletas delanteras y traseras del impeledor – de la cubierta de la expulsión reducen la presión de la glándula y la intrusión de altas concentraciones de sólidos en el área de la glándula. La eficacia es mantenida minimizando la recirculación lateral de la succión. Las paletas especialmente diseñadas y formadas del impeledor permiten la dirección de partículas extraordinario grandes. El diseño que encajona único y las paletas de aislamiento prevenir la intrusión abrasiva de los sólidos en las caras de aislamiento.
2. cubierta – la cubierta grande, robusta se ha diseñado para reducir velocidades internas dando por resultado pérdida mínima de la eficacia y vida mejorada del desgaste que encajonaba. La cubierta se compone de tres componentes para reducir el tiempo y los costes de mantenimiento asociados a un diseño de una pieza.
El impeledor tiene generalmente tres paletas o cinco gamas del paleta y anchas del uso. Se hace del alto arrabio desgaste-resistente de aleación del cromo (hardness≥58HRC, impacto toughness≥9J/cm2). El impeledor se fija en el eje de la bomba con el hilo doble, y las tolerancias del hilo se examinan según el diámetro de echada del hilo. Los anillos del desmontaje están instalados en la parte posterior de la manga del eje para hacer eas del mantenimiento
La cubierta volute se hace de la aleación desgaste-resistente y compresión-resistente (hardness≥56HRC, impacto toughness≥8J/cm2). La tecnología de fundición avanzada combinada con proceso del bastidor y proceso del tratamiento térmico garantiza superficies de lanzamiento lisas y el qualiyt interno confiable.
La prueba del bombeo será realizada después de moldear, y la presión de prueba es 2 veces de la presión de la descarga de la bomba. Si allí ninguna salida después de 20 minutos, de la fuerza y de informes de la prueba de presión de la tirantez, de la fuerza y de la tirantez puede ser publicada.
Las placas del trazador de líneas se hacen del alto arrabio desgaste-resistente de aleación del cromo (hardness≥56HRC, impacto toughness≥8J/cm2).
| El metal bombea material | |||||
| No | Parte | Material | No | Parte | Material |
| 1 | Base | Arrabio | 1 | Base | Arrabio |
| 2 | Eje | 4140 Steel* de alta resistencia | 2 | Eje | 4140 Steel* de alta resistencia |
| 3 | Conjunto de cojinetes | Timken (cuerpo del arrabio) | 3 | Conjunto de cojinetes | Timken (cuerpo del arrabio) |
| 4 | Manga del eje | Acero inoxidable 420 | 4 | Manga del eje | Acero inoxidable 420 |
| 5 | Cubierta de la bomba | Arrabio | 5 | Cubierta de la bomba | Arrabio |
| 6 | Parte movible del trazador de líneas de la placa del marco | De goma | 6 | Trazador de líneas de la placa del marco | Hierro blanco del 27% Chrome |
| 7 | Trazador de líneas de la tapadera | De goma | 7 | Trazador de líneas Volute | Hierro blanco del 27% Chrome |
| 8 | Impeledor | El caucho cubrió el acero de alta resistencia a la tracción | 8 | Impeledor | Hierro blanco del 27% Chrome |
| 9 | Garganta Bush | De goma | 9 | Garganta Bush | Hierro blanco del 27% Chrome |
| 10 | Tapadera | Arrabio | 10 | Anillos comunes | De goma |
| 11 | Caja de relleno | Arrabio | 11 | Tapadera | Arrabio |
| 12 | Expulsor | Hierro blanco del 27% Chrome | 12 | Caja de relleno | Arrabio |
| 13 | Anillo del expulsor | Caucho natural | 13 | Expulsor | Hierro blanco del 27% Chrome |
| 14 | Pernos | Cubra con cinc el acero plateado | 14 | Anillo del expulsor | Caucho natural |
| 15 | Anillos o | Caucho de nitrilo | 15 | Pernos | Cubra con cinc el acero plateado |
| 16 | Sellos | De goma | 16 | Anillos o | Caucho de nitrilo |
| 17 | Sellos | De goma | 17 | Sellos | De goma |
Uso
1)Para extraer fango y la arena para las naves, río que draga y que mina.
2)Para la transmisión de larga distancia de materiales corrosivos partical o fuertes grandes
esa bomba general de la mezcla no puede transportar.
