Datos del producto:
Pago y Envío Términos:
|
Uso: | Río que draga, arena que bombea, centrales eléctricas, explotación minera, aguas residuales | Lacre: | Sello mecánico, sello de embalaje, sello auxiliar del impeledor |
---|---|---|---|
Color: | Modificado para requisitos particulares | Ventaja: | Altamente anti-abrasivo y anticorrosivo |
Max.Head: | >el 150m | Máxima capacidad: | >400 l/min |
Alta luz: | Piezas de dragado de la bomba de la mezcla del barco del río,Piezas 400L/Min de la bomba de la mezcla,400L/Min High Chrome Impeller |
Impeledor y Front Cover Dredge Pump Parts de dragado de la aleación de molde del hierro de Chrome de la bomba del barco del río altos
Piezas de la bomba de la rastra
Totalmente permutable con el NH, L, M, las bombas de la mezcla de HH, del SP y las bombas de la grava de G/GH
Para las piezas sin apuntar de la bomba de la mezcla, el servicio del OEM ofreció. Dibujos necesarios.

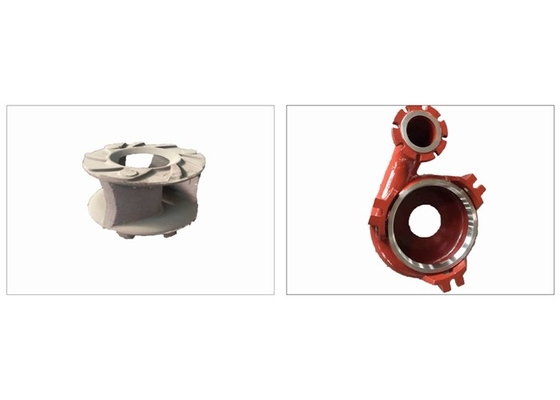

1.Impeller
El impeledor tiene generalmente tres paletas o cinco gamas del paleta y anchas del uso. Se hace del alto arrabio desgaste-resistente de aleación del cromo (hardness>58HRC, impacto toughness>9j/cm2). El impeledor se fija en el eje de la bomba con el hilo doble, y las tolerancias del hilo inspeed según el diámetro de echada del hilo. Los anillos del desmontaje están instalados en la parte posterior de la manga del eje para hacer mantenimiento fácil.
marco 2.Support: la pieza principal para las piezas favorables del flujo, conecta con llevar las glándulas en los dos lados para formar el conjunto de cojinetes.
3. Cubierta de la bomba: conecte con el marco de la ayuda por 6 pernos, puede girar en 60°gap según necesidades, impeledor, placa de protección, cubierta de la bomba instalada dentro, el material es abrasión resistente, el impeledor, cubierta de la bomba y la cubierta de la bomba de esta bomba es lo mismo como bomba de arena vertical del fango 6PNL-35.
4. Hay dos clases de cubiertas de la bomba: cubierta plana de la bomba y cubierta larga de la bomba con el reborde
5. Caja de sello del eje: el exterior instalado de la placa de protección, montaje de sello instalado en ella, él articula la manga del eje, lubricándola con la grasa del canal de la grasa que cabe para prolongar curso de la vida.
6. Manga del eje: instalado en la parte posterior del impeledor, puede comprimir firmemente por la rotación del impeledor.
No. | ARTÍCULO | MATERIAL |
1 | Impeledor | aleación de Alto-Chrome |
De goma | ||
2 | Cubierta Volute | aleación de Alto-Chrome |
3 | Placa delantera del trazador de líneas | aleación de Alto-Chrome |
De goma | ||
4 | Placa posterior del trazador de líneas | aleación de Alto-Chrome |
De goma | ||
5 | Trazador de líneas | aleación de Alto-Chrome |
6 | Expulsor | aleación de Alto-Chrome |
7 | Manga del eje | 3Cr13 |
8 | anillo del Agua-sello | aleación de Alto-Chrome |
9 | Eje | 45#steel que apaga y que modera de alta temperatura |
10 | Soporte del cojinete | Hierro de gris |
11 | Anillo del expulsor | aleación de Alto-Chrome |
De goma | ||
12 | Cubierta delantera | Hierro gris o arrabio nodular |
13 | Cubierta posterior | Hierro gris o arrabio nodular |
14 | Base | Hierro de gris |
Códigos de la pieza del OEM para la referencia:
Impeledor: 127, 147, 145, etc., tal como C2127, D3147, E4147, F6147, G8147, G10147, FAM1247…
Trazador de líneas Volute, C2110, D3110, E4110, F6110, G10110, G12110,…
Un código resistente de Bush de la garganta de la bomba de la mezcla de la serie de H:
6/4 código de la bomba de la mezcla de DA H: E4083
6/4 código de la bomba de la mezcla del E-A H: E4083
8/6 código de la bomba de la mezcla del E-A H: F6083
8/6 código de la bomba de la mezcla del F-A H: F6083
Código 10/8 de la bomba de la mezcla del F-A H: F8083
10/8 código de la bomba de la mezcla de ST-A H: G8083
12/10 código de la bomba de la mezcla de ST-A H: G10083
14/12 código de la bomba de la mezcla de ST-A H: G12083
Bomba del arena y grava de la serie de G
12/10 código de Bush de la garganta de G-G Sand Gravel Pump: FG10013
14/12 código de Bush de la garganta de G-G Sand Gravel Pump: GG1412013
